| 프레임 크기(AF) |
30AF |
50AF |
| 형 식 (Type) |

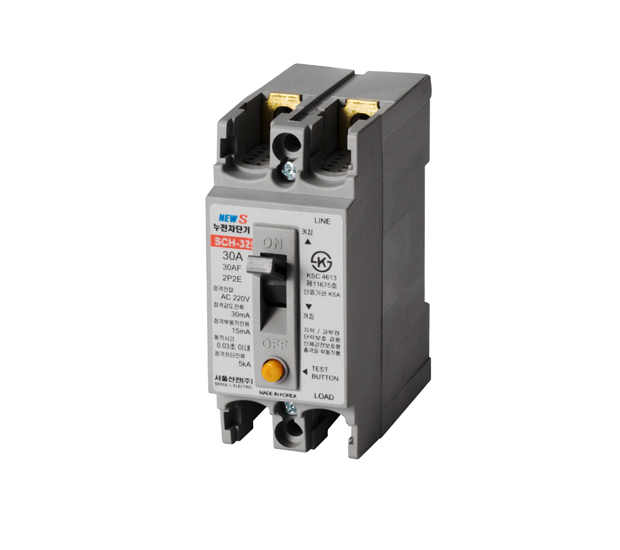

SCH-32S |

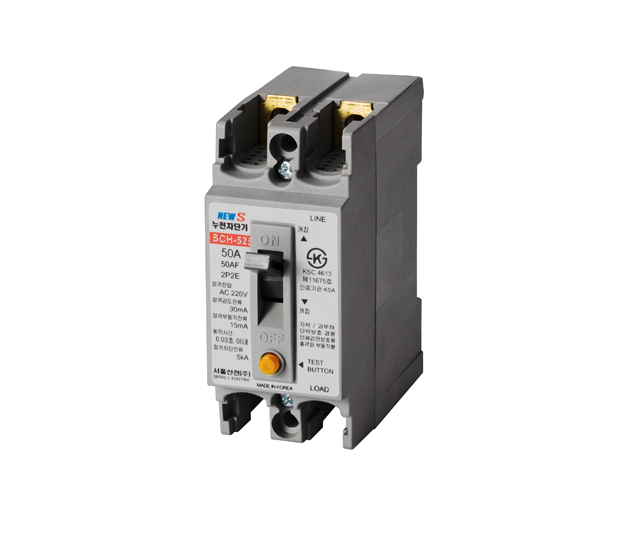

SCH-52S |
| 극 수 (Pole) |
2 |
2 |
| 정격전류(Rated Current) |
15,20,30 |
40.50 |
| 정격전압(Rated Voltage) |
AC220V |
AC220V
|
| 정격절연전압 (Ui) |
300V |
300V
|
| 동작시간 (Sec) |
0.03 |
0.03
|
정격차단전류(kA)
(Breaking Capacity)
KSC8321 (Sym)
IEC60947-2 (Icu)
Ics=Icu*0.5 |
600V |
- |
- |
| 480/500V |
- |
- |
| 460V |
- |
- |
| 415V |
- |
- |
| 380V |
- |
- |
| 220V |
5kA |
5kA |

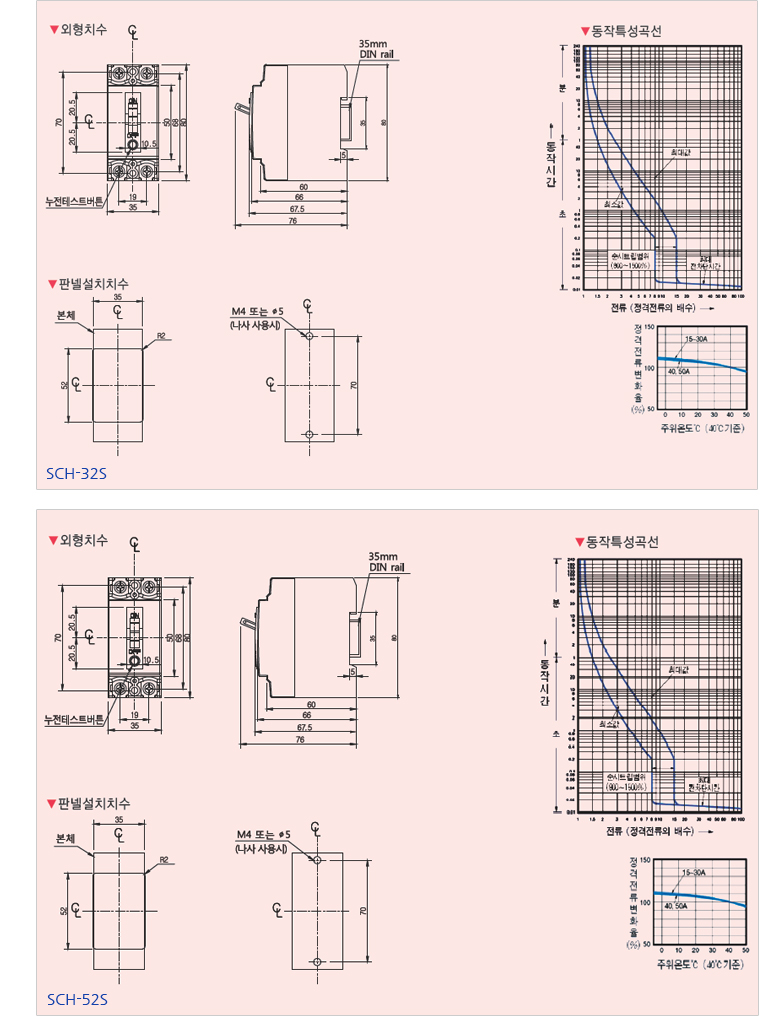

| 외형치수(mm) |
A |
35 |
35 |
 |
B |
80 |
80 |
| C |
60 |
60 |
| D |
76 |
76 |
| 보호기능 |
과부하, 순시 및 단락전류 |
| 과전류 트립방식 (Trip) |
열동전자식 (Thermal, T) |
| 순시 트립특성 (Instant Trip) |
|
| 내구수명 |
기계적 |
8500 |
8500
|
| 전기적 |
1500 |
1500
|
| 접속방식 |
표면형 |
○ |
○
|
| 이면형 |
|
|
| 설치방식(Mounting) |
나사(SCREW) |
나사(SCREW) |
| 중량(Weight) (Kg) |
0.7 |
0.7 |
| 취득규격 |
 |
- |
- |
 |
KSC8321 |
KSC8321 |
|
