| 프레임 크기(AF) |
100AF / 125AF |
| 형 식 (Type) |

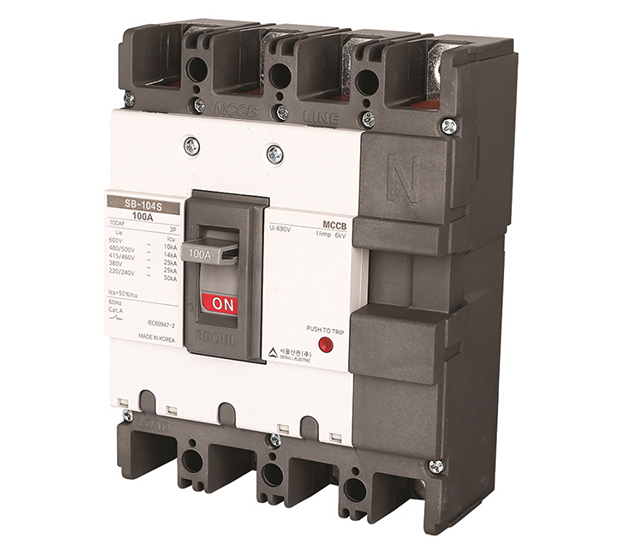

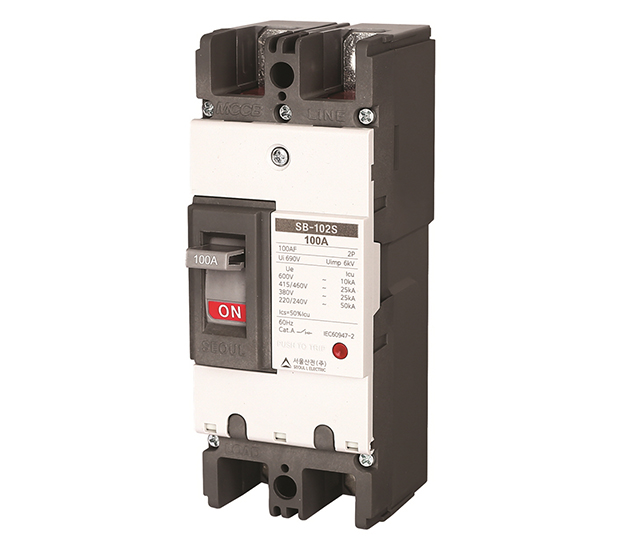

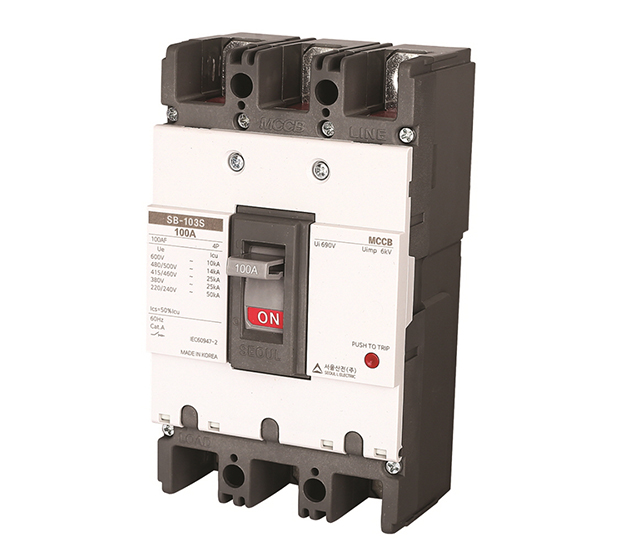

SB-102S |
SB-103S |
SB-104S |
| 극 수 (Pole) |
2 |
3 |
4 |
| 정격전류(Rated Current) |
40,50,60,75,100 |
40,50,60,75,100 |
125 |
40,50,60,75,100 |
125 |
| 정격전압(Rated Voltage) |
AC460V |
AC460V |
- |
AC460V |
- |
| 정격절연전압 (Ui) |
690V |
690V |
- |
690V |
- |
정격차단전류(kA)
(Breaking Capacity)
KSC8321 (Sym)
IEC60947-2 (Icu)
Ics=Icu*0.5 |
600V |
- |
- |
- |
- |
- |
| 480/500V |
- |
- |
- |
- |
- |
| 460V |
25kA |
25kA |
- |
25kA |
- |
| 415V |
25kA |
25kA |
- |
25kA |
- |
| 380V |
25kA |
25kA |
- |
25kA |
- |
| 220V |
50kA |
50kA |
- |
50kA |
- |

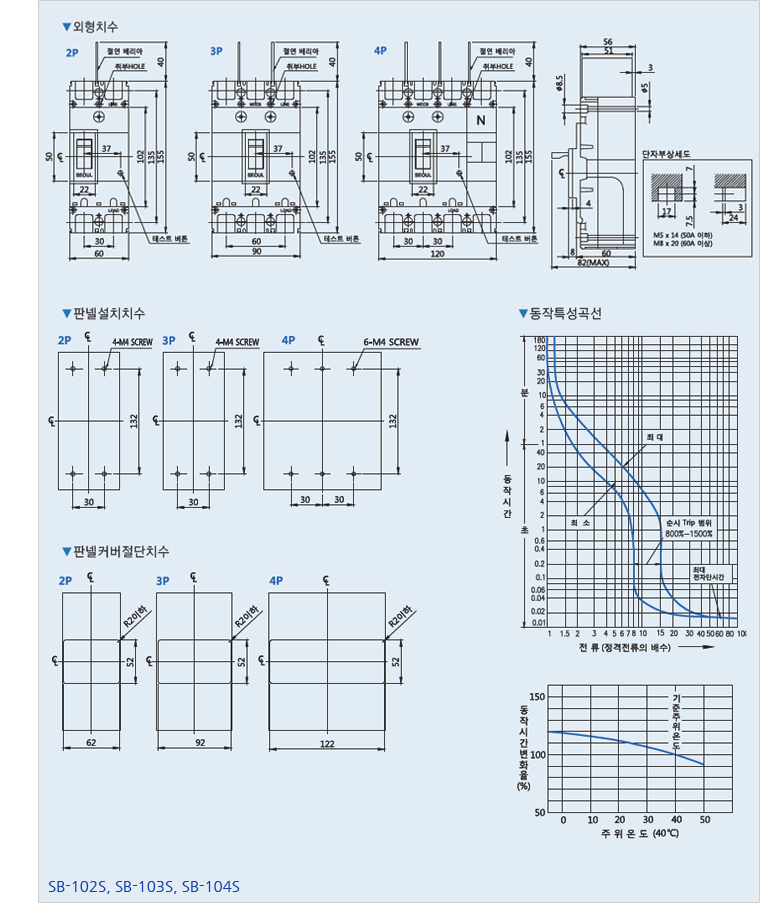

| 외형치수(mm) |
A |
60 |
90 |
120 |
| B |
155 |
155 |
155 |
| C |
60 |
60 |
60 |
| D |
82 |
82 |
82 |
| 보호기능 |
과부하, 순시 및 단락전류 |
| 과전류 트립방식 (Trip) |
열동전자식 (Thermal-Magnetic, TM) |
| 순시 트립특성 (Instant Trip) |
8-12In |
| 내구수명 |
기계적 |
8500 |
8500 |
8500 |
| 전기적 |
1500 |
1500 |
1500 |
| 접속방식 |
표면형 |
○ |
○ |
○ |
| 이면형 |
|
|
|
| 설치방식(Mounting) |
나사(SCREW) |
나사(SCREW) |
나사(SCREW) |
| 중량(Weight) (Kg) |
0.7 |
1.0 |
1.2 |
| 취득규격 |
 |
- |
- |
- |
 |
KSC8321 |
KSC8321 |
KSC8321 |
|
